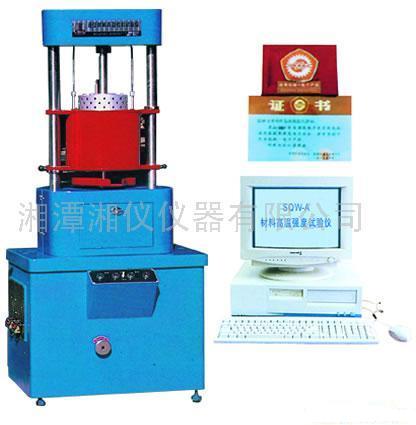

SQW—A 材料高溫強度試驗儀（型砂高溫強度試驗儀，造型材料高溫強度試驗儀）

                      榮獲國家經委、機電部重大科技成果獎

                      清華大學、中南大學、沈陽鑄造研究所聯合研制

一、概述：
       本儀器適用無機非金屬材料，鑄造造型材料高溫、  常溫綜合性能的測定，也適用于模擬液態金屬向鑄型中澆注的真實情況所進行的造型混合料高溫性能試驗。
      該儀器運用先進的計算機技術、智能儀表技術，對   不同參量進行實時檢測與控制，真實有效地實現對實驗過程參數的反映，達到了快速、穩定、可靠的效果。對試樣的加熱以及實現過程可以隨用戶的現場實際工藝要求設定程序控制等速升溫，PID調節等。
        處于加熱爐中上、下試驗立柱之間的Φ30×50mm圓  柱體試樣，所受的載荷及產生的變形量，通過荷重傳感器及電感位移計轉換成電參量，輸入到計算機，計算機進行數據處理、存儲，以及輸出數據結果報告。

二、儀器用途：
    本儀器主要是供科研單位，高等工科院校和工廠  試 驗測量無機非金屬材料、造型混合料高溫性能之用，主要可在室溫~1400℃范圍內作下列試 驗。
1、高溫下試樣的熱膨脹。
2、高溫抗壓強度。
3、試樣的熱膨脹力。
4、固定載荷下試樣的熱變形。
5、殘留強度。
6、常溫抗壓強度。

三、主要技術參數：
1、試樣標準：Φ30×50mm圓柱體
2、負荷范圍：0～28.29Mp（0～2000kg）
3、測定變形范圍：0～±5mm  顯示分辨0.01mm
4、加熱溫度范圍：0～1400℃，

5、測力精度：≤±1%FS

6、測變形精度：≤±1%FS
7、升溫速度：電腦程控
8、硅碳管高溫爐參數：爐堂尺寸 Φ50mm  電爐功率  2.2KW
     單端接線螺旋硅碳管規格  80/70×160×80/20
9、加載速度：0.8～8mm/分  手動調節
10、儀器主體：長×寬×高=720×500×1644mm
                         控制柜：臺式
11、整機重：350kg
12、電源：交流單機220V±10%  50HZ，3kw
